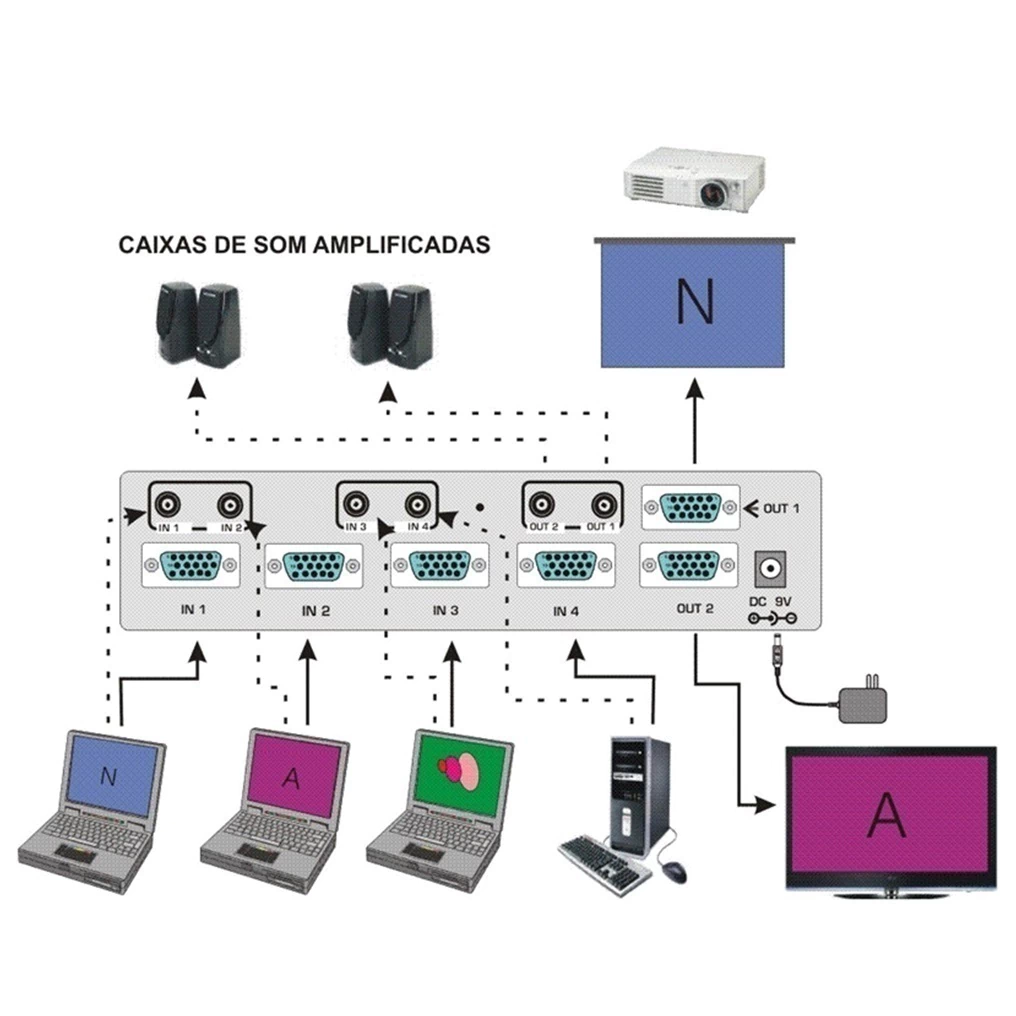

MX-42ECP, é uma matriz seletora com quatro entradas de vídeo VGA/WXGA, quatro entradas de áudio analógico estéreo e com duas saídas independentes.
Em qualquer saída é possível selecionar qualquer uma das quatro entradas independentemente.
Seleção rotativo por chaves pushbutton pelo painel frontal do aparelho.
Características.
• Modelo: MX-42EC
• Entradas de vídeo: 4 entradas VGA = 0,7 Vpp 75 ohms, conector DB15 Fêmea
• Saídas de vídeo: 2 saídas VGA = 0,7 Vpp 75 ohms, conector DB15 Fêmea
• Peso Líquido: 481 gramas
• Peso Bruto: 662 gramas
• Consumo: 1,5 Watts
• Temperatura de operação: 0º C a 40º C
• Alimentação: Entrada Ac: 100~240V, Saída: 9VDC, 500mA, centro +
• Dimensões: 165 mm (C), 214 mm (L), 55 mm (A)
• Gabinete: Plástico ABS
Especificação
1- Leds indicadores da entrada selecionada p/ saída 1.
2- Chave pushbutton p/ seleção das entradas p/ saída 1
3- Leds indicadores da entrada selecionada p/ saída 2.
4- Chave pushbutton p/ seleção das entradas p/ saída 2.
5- Led indicador de power ON.
6- Entrada 1 de áudio analógico estéreo.
7- Entrada 2 de áudio analógico estéreo.
8- Entrada 3 de áudio analógico estéreo.
9- Entrada 4 de áudio analógico estéreo.
10- Saída 2 de áudio analógico estéreo.
11- Saída 1 de áudio analógico estéreo.
12- Saída 1 de VGA/WXGA. Há conexão de EDID nesta saída.
13- Entrada 1 de VGA/WXGA.
14- Entrada 2 de VGA/WXGA.
15- Entrada 3 de VGA/WXGA.
16- Entrada 4 de VGA/WXGA.
17- Saída 2 de VGA/WXGA. Não há conexão de edid nesta saída.
18- Entrada de fonte de alimentação.
19- Fonte de alimentação/Adaptador: Entrada ac:100~240V,
Saída: 9VDC, 500 mA, centro +.
Conteúdo do Pacote
• Modelo: MX-42EC
• 1Adaptador / Fonte de alimentação
• 1 Manual de operação
